Descrição

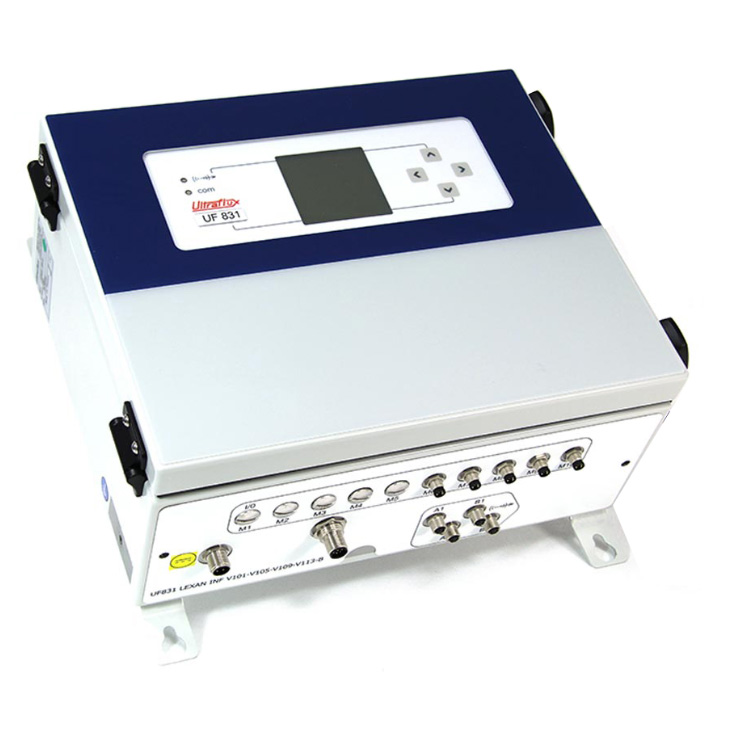

Os caudalímetros Uf 831 CO e Uf 831 RV foram projetados para a medição de caudal em canais abertos. São dispositivos versáteis sendo que a versão multicanal pode realizar 8 pontos de medição em 8 saídas diferentes com 1 dispositivo único e pode integrar até 10 módulos de entrada / saída (analógicos, digitais, etc.).
Características Técnicas
Largura dos canais / rios:
– Canais: Até 30 m
– Rios: Até 500 m
Entradas / Saídas standard
3 a 6 módulos básicos obrigatórios:
– 1 saída analógica ativa e isolada: corrente 4-20mA, 0-20mA, 0-24mA
– 2 saídas de relé estático (50V – 10mA) utilizáveis como saídas de frequência
Entradas / Saídas opcionais
Até 7 módulos para escolher:
– 1 saída analógica ativa e isolada: corrente 4-20mA, 0-20mA, 0-24mA
– 2 saídas de relé estático utilizáveis como saídas de frequência
– 2 entradas de corrente passiva isoladas 4-20mA, 0-20mA, 0-24mA
– 2 entradas analógicas isoladas, passivas de 0-10V: tensão de 0 a 15V,
– 2 entradas de temperatura PT100 / PT1000
2 entradas de contato de 5V (impulso ou estado)
Proteção
– IP67
– Precisão: 0,5%
Funções de diagnóstico
– Função osciloscópio
– Valores de ganho
– Índice de qualidade do sinal
Aplicações típicas
– Águas residuais: medição do caudal nas entradas / saídas de estações de tratamento, medição do caudal em sistemas de esgotos combinados ou separados, etc.
– Água bruta: medição do caudal nos canais de irrigação, medição do caudal nos rios até aos 500 m de largura, medição do caudal nas redes de captação de águas pluviais, etc.
